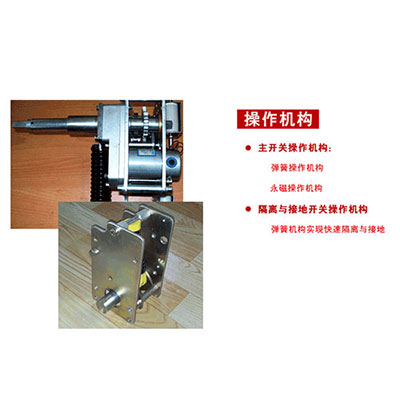

現在的固體柜均采用真空負荷開關和斷路器，真空滅弧室外層有真空澆注填充物，外部則以環氧樹脂澆注進行密封，此類結構加強了對真空滅弧室的防護。其中斷路器的操作機構可采用彈簧操作機構或永磁機構。真空滅弧室應選用條件過硬的產品，嚴把產品質量，在澆注前后分別對滅弧室進行全面檢驗，進行耐壓試驗。
固體柜通常是由以下幾個主要部件組成的：
1) 固體柜殼體；
2) 絕緣母線；
3) 安裝設備所需底架、支架、平臺及安裝所需緊固件，設備接地銅排等；
4) 設備安裝及運維所需的線纜及相關附件；
5) 操動機構及其輔助設備；
6) 電纜頭在線測溫裝置；
7) 故障指示器；
8) 備品備件及專用工器具等。
其中，固體柜最重要的開關元件有：負荷開關、斷路器、熔斷器、隔離開關。下面分別介紹下這幾個主要原件的作用：
環網柜內負荷開關的作用：
負荷開關是由熔斷器和隔離開關組合而成的，由隔離開關斷開正常運行電流，由熔斷器開斷回路故障電流，所以，負荷開關對于電機有一定的保護作用。負荷開關一般應具備分、合正常負荷電流、線路之間環流、線路或設備的充電電流的能力，還應具備關合短路電流的能力。
注：
在使用負荷開關時，應當在負荷開關后面加上接觸器，以作為電機回路的操作元件和過負荷及過流保護元件。不應當只是用負荷開關來操作回路，因為負荷開關不是允許頻繁操作的元件，而且對于電機的保護也不全。
環網柜內負荷開關
固體內斷路器的作用：
斷路器操作是繼電保護裝置跳、合閘輸出，控制系統分合閘命令與斷路器一次設備之間的連接，也是斷路器狀態向繼電保護裝置及自動化監控系統輸入信息的中間設備，因此斷路器操作箱的質量安全可靠與否、運行維護好壞與否直接影響到固體柜的安全運行。

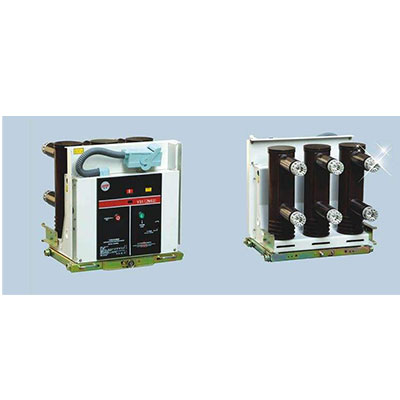

環網柜內斷路器
固體柜內熔斷器的作用：
熔斷器串聯在電路中，由金屬熔體、熔斷管、動靜觸頭座、滅弧填充物、絕緣支持物及指示器組成。它的作用是：當過載電流或短路電流通過時，熔體本身產生熱量將自己熔斷，從而斷開電路，起到保護電網和電氣設備的作用。

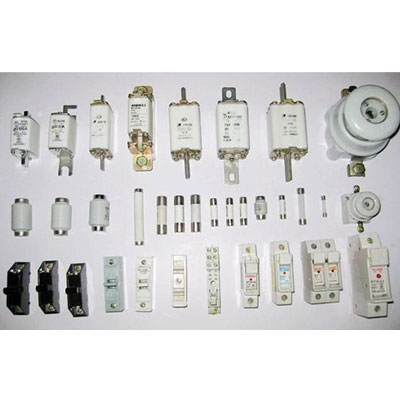

環網柜內熔斷器
固體柜內隔離開關的作用：
隔離開關是在無負荷情況下開斷或接通髙壓線路的輸電 設備，以及對被檢修的高壓母線、斷路器等電氣設備與帶電的高 壓線路進行電氣隔離、造成明顯可見的空氣絕緣間隙的設備，保 證檢修工作安全進行。
注：
隔離開關一般由底座、支柱絕緣子、導電閘刀、動觸頭、靜 觸頭和傳動機構等組成。

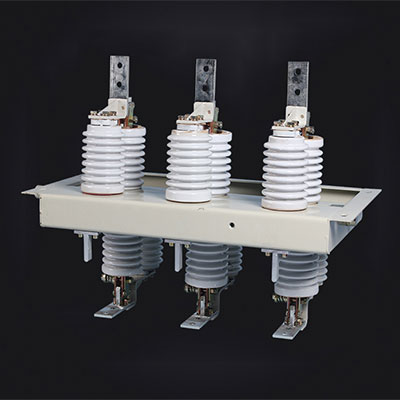

高壓隔離開關
