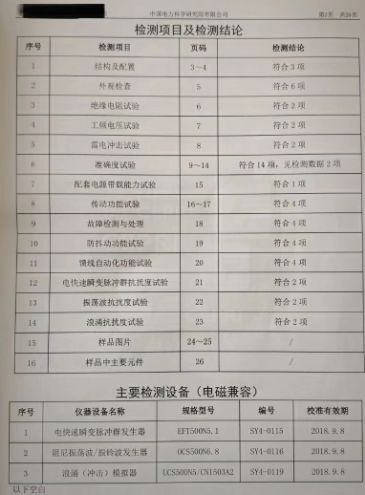

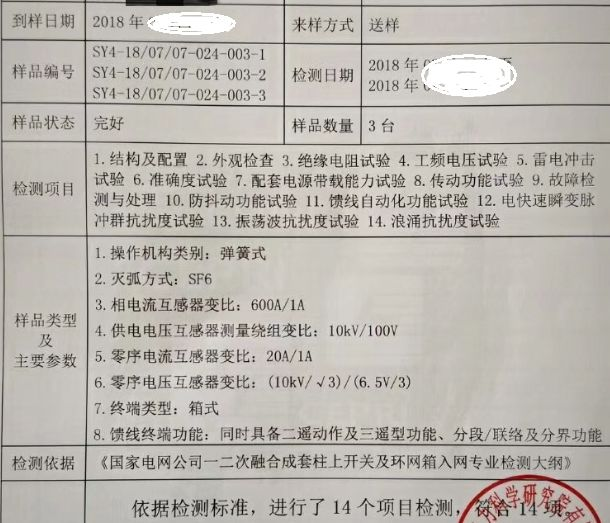

（1）組成：斷路器、饋線終端、互感器、航插及電纜。

（2）分段/聯絡斷路器配置 2 臺雙繞組電壓互感器，每臺提供 1 路供電電源和 1 路線電壓信號。分界斷路器配置 1 臺電磁式電壓互感器安裝在電源側，提供工作電源和 1 路線電壓信號。

（3）支柱式柱上斷路器配置 1 套零序電壓傳感器；共箱式柱上斷路器內置 1 套零序電壓傳感器。

（4）支柱式柱上斷路器配置 1 組電流互感器，提供 Ia、Ib、Ic、I0電流信號；共箱式柱上斷路器內置 1 組電流互感器，提供 Ia、Ib、Ic、I0 電流信號。

（5）內置三相隔離刀閘，三相隔離刀閘可與三相滅弧室串聯聯動。

（1）組成：負荷開關、饋線終端、互感器、航插及電纜。

（2）分段/聯絡負荷開關配置 2 臺雙繞組電壓互感器，每臺提供 1路供電電源和 1 路線電壓信號。分界負荷開關配置 1 臺電磁式電壓互感器安裝在電源側，提供工作電源和 1 路線電壓信號。

（3）共箱式柱上負荷開關內置 1 套零序電壓傳感器。

（4）共箱式柱上負荷開關內置 1 組電流互感器，提供 Ia、Ib、Ic、I0 電流信號。

（5）內置三相隔離刀閘，三相隔離刀閘與三相滅弧室串聯聯動。

分段/聯絡：

（1）采集 2 個線電壓量、1 個零序電壓。

（2）采集 3 或 2 個相電流量、1 個零序電流。

（3）采集開關合位、分位（若有）、未儲能（若有）、SF6 濃度（若有）遙信量，遙信量接口不少于 3 個。

（4）采集 1 路開關的分（電磁式操作機構配套的不考核）、合閘控制。

（5）2 個串行口和 2 個以太網通信接口。

分界：

（1）采集 1 個線電壓量、1 個零序電壓。

（2）采集 3 或 2 個相電流量、1 個零序電流。

（3）采集開關合位、未儲能（若有）、分位（若有）、SF6 濃度（若有）遙信量，遙信量接口不少于 3 個。

（4）采集 1 路開關的分（電磁式操作機構配套的不考核）、合閘控制。

（5）1 個串行口和 1 個以太網通信接口。

（1）開關本體與饋線終端之間、電壓/電流互感器與饋線終端之間的一二次連接電纜需配置航空插頭，航插插座、插頭定義及尺寸見附件 4。

（2）航空插頭及電纜應采用全密封防水結構，焊線側需用絕緣材料進行密封處理。

（1）殼體上應有位于在地面易觀察的、明顯的分、合閘位置指示器，指示器與操作機構可靠連接，指示動作應可靠。

（2）應采用直徑不小于 12mm 的防銹接地螺釘，接地點應標有接地符號。

（3）殼體表面不應有可存水的凹坑。

（4）殼體應設置必要的搬運把手，避免拽拉出線套管。

（5）供起吊用的吊環位置，應使懸吊中的開關設備保持水平，吊鏈與任何部件之間不得有摩擦接觸，避免在吊裝過程中劃傷箱體表面噴涂層。

（6）銘牌能耐風雨、耐腐蝕、保證使用過程中清晰可見，銘牌內容符合國家相關標準要求。

相對地和相間絕緣電阻值應大于 1000MΩ。

   整機的相對地、相間和斷口間應分別經受 42kV、48kV 的工頻耐壓電壓試驗，試驗過程中不應發生破壞性放電。

整機的相對地、相間和斷口間應分別承受 75kV、85kV 的雷電沖擊電壓試驗，試驗過程中不應發生破壞性放電。

一次

（1）一次線電壓：準確度等級為 0.5 級。

（2）一次相電流：準確度等級為 0.5 級。

（3）一次零序電壓：準確度等級為 3P。

（4）一次零序電流：一次側輸入電流為 1A 至額定電流時誤差≤3%，

一次側電流輸入 100A 時，保護誤差≤10%。

二次

（1）二次線電壓：準確度等級為 0.5 級。

（2）二次相電流：測量準確度等級為 0.5 級，保護準確度等級為 3級（10In）。

（3）二次零序電壓：準確度等級為 0.5 級。

（4）二次零序電流：準確度等級為 0.5 級。

（5）有功功率、無功功率準確度等級為 1 級。

成套化

（1）成套化線電壓：準確度等級為 1 級。

（2）成套化相電流：準確度等級為 1 級。

（3）成套化零序電壓：準確度等級為 6P。

（4）成套化零序電流：一次側輸入電流為 1A 至額定電流時誤差≤6%，一次側電流輸入 100A 時，保護誤差≤10%。

（5）測量成套化有功功率、無功功率準確度。

  不投入后備電源，配套電源應能獨立滿足配電終端、配電終端線損

模塊、配套通信模塊、開關操作機構同時運行的要求。

基本功能

試驗

（1）具備采集三相電流、線電壓、頻率、有功功率、無功功率、零序電流和零序電壓測量數據的功能。

（2）具備線路有壓鑒別功能。

（3）具備電壓越限、負荷越限等告警上送功能。

（4）具備短路故障檢測與判別功能、接地故障檢測功能；柱上斷路器，可直接跳閘切除故障，具備自動重合閘功能；柱上負荷開關可支持短路/接地故障事件上送。

（5）成套柱上斷路器應能快速切除故障，故障切除時間≤100ms。

（6）可配置運行參數及控制邏輯，具備自動重合閘功能，重合次數及時間可調。

瞬時電壓反

向閉鎖試驗

（1）終端失電后且無后備電源時，線路上有電壓≥50%Un，持續時間≥80ms 時，柱上負荷開關應能完成反向閉鎖。

（2）終端失電后且后備電源有效時，線路上有電壓≥30%Un，持續時間≥80ms 時，柱上負荷開關應能完成反向閉鎖。

遙控功能

試驗

（1）遙控合（分）閘試驗

（2）遙控操作記錄檢查

遙信功能

試驗

（1）分合閘位置狀態遙信試驗

（2）電源狀態遙信試驗

（3）儲能狀態遙信試驗

遙測功能

試驗

可采集三相電流、零序電流、線電壓、零序電壓、有功功率、無功功率。

參數配置

功能試驗

應可配置運行參數、故障處理參數、重合閘次數及時間。

接地故障

檢測

應能檢測到不同接地故障類型、不同接地方式的單相接地故障, 可實現單相接地故障處理。

短路故障

檢測

應能檢測到相間短路故障，可實現相間短路故障處理。

重合閘功能

試驗

應具備自動重合閘功能，重合閘次數及時間可調。

非遮斷保護

功能試驗

具備非遮斷保護功能，負荷開關不分斷大電流。

開關遙信位置動作正確性試驗

開關分合閘操作 10 次，開關位置信號應能正確上傳無誤報。

誤遙信過濾

功能試驗

應采取防抖動措施，可過濾誤遙信。

（1）柱上負荷開關應具備電壓時間型就地饋線自動化邏輯功能（見

《就地型饋線自動化技術原則（試行)》第 2 條）。

（2）柱上負荷開關應具備自適應型就地饋線自動化邏輯功能（見《就地型饋線自動化技術原則（試行)》第 1 條）。

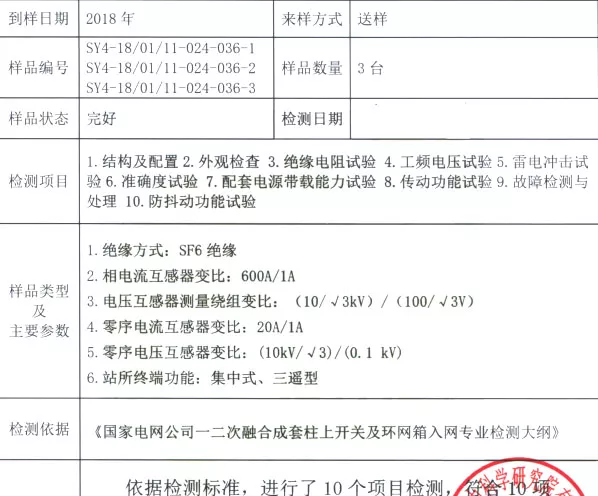

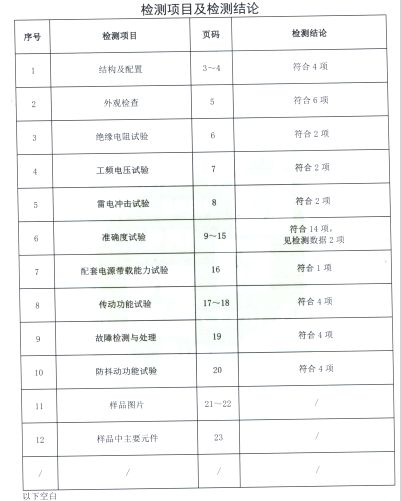

環網柜

（1）負荷開關單元：由負荷/接地開關、避雷器、電流互感器、帶電顯示器組成。

（2）斷路器單元：由斷路器、隔離/接地開關、避雷器、電流互感器、帶電顯示器組成。

（3）電壓互感器單元：由電壓互感器、母線、帶電顯示器組成。

電壓/電流

互感器

采用獨立的電壓互感器間隔，電壓/電流互感器采用電磁式互感器：

（1）配置 1 組電磁式電流互感器，提供三相電流信號，提供保護/測量信號。

（2）配置 1 臺電磁式零序電流互感器，提供零序電流信號。

（3）配置 1 臺三相五柱式電磁式電壓互感器，提供三相電壓信號、零序電壓信號、供電電源。

配電終端

（1）采集不少于 3 個相電壓量、1 個零序電壓。

（2）采集不少于 6 個相電流量、2 個零序電流。

（3）采集不少于 10 個遙信量。

（4）采集不少于 2 路開關的分、合閘控制。

（5）采集不少于 1 個串行口和 1 個以太網通信接口。

航插、電纜及

控制線路板

（1）環網柜與站所終端之間、電壓/電流互感器與站所終端之間的一二次連接電纜需配置航空插頭，航插插座、插頭定義及尺寸見附件 4。

密封要求

（2）航空插頭及電纜應采用全密封防水結構，焊線側需用絕緣材料進行密封處理。

（1）環網柜應配置帶電顯示器。

（2）環網柜設備的泄壓通道應設置明顯的警示標志。環網單元前門應有清晰明顯的主接線示意圖，并注明操作程序和注意事項。

（3）采用 SF6 氣體絕緣的環網單元每個獨立的 SF6 氣室應配置氣體壓力指示裝置。采用 SF6 氣體作為滅弧介質的環網單元應裝設 SF6氣體監測設備（包括密度繼電器、壓力表），且該設備應設有閥門，以便在不拆卸的情況下進行校驗。SF6 氣體壓力監測裝置應配置狀態信號輸出接點。

（4）環網柜應裝設負荷開關、斷路器遠方和就地操作切換把手，應具備就地分合閘操作功能，并提供斷路器、負荷開關、接地開關分合閘狀態的就地指示及遙信接點。

（5）環網柜相序按面對環網柜從左至右排列為 A、B、C，從上到下排列為 A、B、C，從后到前排列為 A、B、C。

（6）柜內進出線處應設置電纜固定輔件。

相對地和相間絕緣電阻值應大于 1000MΩ。

整機的相對地、相間和斷口間應分別經受 42kV、48kV 的工頻耐壓電壓試驗，試驗過程中不應發生破壞性放電。

整機的相對地、相間和斷口間應分別承受75kV、85kV的雷電沖擊電

壓試驗，試驗過程中不應發生破壞性放電。

一次

（1）一次線電壓：準確度等級為 0.5 級。

（2）一次相電流：準確度等級為 0.5 級。

（3）一次零序電壓：準確度等級為 3P。

（4）一次零序電流：一次側輸入電流為 1A 至額定電流時誤差≤3%，一次側電流輸入 100A 時，保護誤差≤10%。

二次

（1）二次線電壓：準確度等級為 0.5 級。

（2）二次相電流：測量準確度等級為 0.5 級，保護準確度等級為 3級（10In）。

（3）二次零序電壓：準確度等級為 0.5 級。

（4）二次零序電流：準確度等級為 0.5 級。

（5）有功功率、無功功率準確度等級為 1 級。

成套化

（1）成套化線電壓：準確度等級為 1 級。

（2）成套化相電流：準確度等級為 1 級。

（3）成套化零序電壓：準確度等級為 6P。

（4）成套化零序電流：一次側輸入電流為 1A 至額定電流時誤差≤一次側電流輸入 100A 時，保護誤差≤10%。

（5）測量成套化有功功率、無功功率準確度。

不投入后備電源，配套電源應能獨立滿足配電終端、配電終端線損

模塊、配套通信模塊、開關操作機構同時運行的要求。

基本功能

試驗

（1）具備采集各線路的三相電壓、三相電流、有功功率、無功功率、功率因數、頻率、零序電流和零序電壓測量數據的功能。

（2）具備線路有壓鑒別功能。

（3）具備電壓越限、負荷越限等告警上送功能。。

（4）具備短路故障檢測與判別功能、接地故障檢測功能；當配合斷路器使用時，具備短路故障直接切除功能；當配合負荷開關使用時，可支持短路/接地故障事件上送。

（5）可配置運行參數。

遙控功能

試驗

（1）遙控分合閘試驗

（2）遙控操作記錄檢查

遙信功能

試驗

（1）分合閘位置狀態遙信試驗

（2）電源狀態遙信試驗

（3）儲能狀態遙信試驗

遙測功能

試驗

可遙測三相電流、零序電流、線電壓、零序電壓、有功功率、無功功率。

參數配置

功能試驗

應可配置故障處理參數。

接地故障

檢測

應能檢測到不同接地故障類型、不同接地方式的單相接地故障, 可實現單相接地故障處理。

短路故障

檢測

應能檢測到相間短路故障，可實現相間短路故障處 理。

非遮斷保護

功能試驗

具備非遮斷保護功能，負荷開關不分斷大電流。

誤遙信過濾

功能試驗

應采取防抖動措施，可過濾誤遙信。

開關遙信位置動作正確性試驗

開關分合閘操作 10 次，開關位置信號應能正確上傳無誤報。
